Tieto produkty už nie sú v našej ponuke

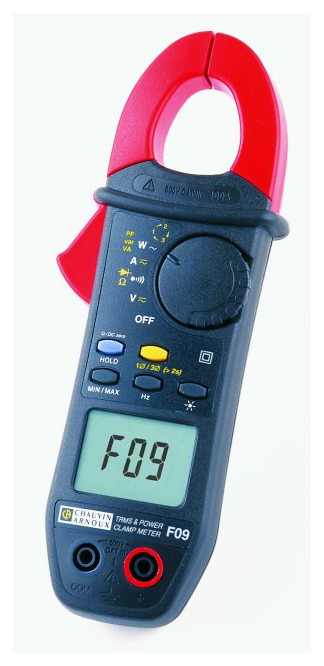

Kompaktný TRMS kliešťový multimeter na prevádzkové merania
Kliešťový multimeter s meraním striedavého i jednosmerného prúdu až do 400 A. Meranie zapínacieho prúdu, napätia, odporu, výkonov, účiinníka a frekvencie. Indikácia sledu fází a prítomnosti nebezpečného napätia.
Obrázky 1/1
Ing. Jan Kančo
Tel.: +420 724 570 101
Tel.: +420 724 570 101
Ing. Jiří Ondřík
Tel.: +420 724 767 719
Tel.: +420 724 767 719
- Meranie jednosmerného a striedavého prúdu do 400 A, špičková hodnota až 600 A
- Maximálny priemer meraného vodiča 26 mm
- Meranie zapínacieho prúdu (funkcia INRUSH)
- Meranie jednosmerného a striedavého napätia, odporu a frekvencie
- Meranie činného, jalového a zdanlivého výkonu a účinníka (1-fázová a 3-fázová vyvážená sieť)
- Funkcie DATA HOLD/MIN/MAX/PEAK
- Indikácia sledu fází
- Optický a akustický test prepojenia a test diód
- Automatická kompenzácia odporu meracích vodičov až do hodnoty 2 Ω
- Akustická indikácia prítomnosti napätia nad 45 V
- Indikácia životnosti batérie
- Automatické dostavenie nuly, automatická voľba rozsahu, automatické vypnutie, podsvietenie displeja
Technické údaje
| Měření stejnosměrného proudu | |
| Rozsah | 200 mA ... 400 A |
|---|---|
| Přesnost | ±(1,5 % z č.h. + 2 dig.) |
| Měření střídavého proudu | |
| Rozsah | 200 mA ... 400 A, 600 A špička |
| Typ. přesnost | ±(1,5 % z č.h. + 2 dig.) |
| Kmitočtový rozsah | 10 Hz ... 2,5 kHz |
| Měření stejnosměrného napětí | |
| Rozsah | 200 mV ... 600 V |
| Typ. přesnost | ±(1,0 % z č.h. + 2 dig.) |
| Měření střídavého napětí | |
| Rozsah | 200 mV ... 600 V, 900 V špička |
| Typ. přesnost | ±(1,0 % z č.h. + 2 dig.) |
| Kmitočtový rozsah | 10 Hz ... 5 kHz |
| Vstupní impedance | 1 MΩ |
| Měření odporu | |
| Rozsah | 0,1 Ω ... 40 kΩ |
| Typ. přesnost | ±(1,0 % z č.h. + 2 dig.) |
| Test propojení | |
| Rozsah | 0,1 Ω ... 399 Ω |
| Prahová hodnota | nastavitelná 1 Ω ... 40 Ω |
| Měření kmitočtu | |
| Rozsah | 10 Hz ... 20 kHz |
| Typ. přesnost | ±(0,4 % z č.h. + 1 dig.) |
| Měření činného, jalového a zdánlivého výkonu | |
| Rozsah | 5 W ... 240 kW, kVAr, kVA |
| Typ. přesnost | ±(2,0 % z č.h. + 1 dig.) |
| Měření účiníku | |
| Rozsah | 0,20 ... 1,00 |
| Typ. přesnost | ±(2,0 % z č.h. + 2 dig) |
| Měření rozběhových proudů (funkce INRUSH) | |
| Rozsah | při 0,5 - 1 - 2,5 - 5 - 10 periodách |
| Všeobecná data | |
| Průměr kleští | 26 mm |
| Zobrazení | 3¾ místný LC displej; 4000 digitů |
| Krytí | IP 40 |
| El. bezpečnost | ČSN EN 61010 - CAT III/600 V, CAT IV / 300 V |
| Napájení | 1 × baterie 9 V, IEC 6LR61 |
| Rozměry (ŠxVxH) | 70×193×37 mm |
| Hmotnost | 260 g |
| Při měření střídavých veličin je vzorkování 4 kHz ( 80 měření na periodu), displej 400 ms Při měření špiček napětí a proudu multimetr měří každou 1 ms, doba zachycení je 500 µs Při měření MIN/MAX je doba zachycení 100 ms |
- Katalógový list F 09 (80,7 kB)
- Prehľad kliešťových multimetrov CHAUVIN ARNOUX (95,9 kB)
- Návod k obsluhe C.A F09 - anglický (833,4 kB)
