VMD420 - Napäťový monitor

Monitor podpätia a prepätia v trojfázových striedavých sieťach do 500 V

Multifunkčný napäťový monitor podpätia, prepätia prípadne napätia medzi dvomi nastavenými medznými hodnotami (monitorovanie napäťového "okna") v striedavých trojfázových sieťach do 500 V.

Obrázky 1/1

Ing. Jan Šenberger
Tel.: +420 775 784 852

Vladimír Frič - MEDICS
Tel.: +420 725 018 162

Otázka k produktu

Varianta	Názov / popis	Cena bez DPH	Cena s DPH
	VMD420-D-1 - Trojfázový monitor napätia 3(N)AC Obj. číslo: B93010005	na vyžiadanie	na vyžiadanie
	Un 3(N)AC 6...500V, 42...460Hz Us AC 16...72V/42...460Hz, DC 9,6...94V
	VMD420-D-2 - Trojfázový monitor napätia 3(N)AC Obj. číslo: B93010006	na vyžiadanie	na vyžiadanie
	Un 3(N)AC 6...500V, 42...460Hz Us AC/DC 70...300V, 42...460Hz
	VMD420-D-1 - Trojfázový monitor napätia 3(N)AC Obj. číslo: B73010005	na vyžiadanie	na vyžiadanie
	Un 3(N)AC 6...500V, 42...460Hz Us AC 16...72V/42...460Hz, DC 9,6...94V verze B7... s pružinovými svorkami
	VMD420-D-2 - Trojfázový monitor napätia 3(N)AC Obj. číslo: B73010006	na vyžiadanie	na vyžiadanie
	Un 3(N)AC 6...500V, 42...460Hz Us AC/DC 70...300V, 42...460Hz verze B7... s pružinovými svorkami
Voliteľné príslušenstvo
	Montážní příchytka pro XM420 - Príchytka pre šraubovú montáž (XM420/421/460/490) Obj. číslo: B98060008	na vyžiadanie	na vyžiadanie
	XM420 - Montážny rám pre inštaláciu do panelu Obj. číslo: B990994	na vyžiadanie	na vyžiadanie

Monitorovanie asymetrie, výpadku fáze a sledu fáz
Možnosť voľby monitorovania napätia: > U, < U alebo < U / > U
Nastaviteľné hodnoty: spozdenie pri spustení, spozdenie reakcie a spozdenie uvoľnenia
Nastaviteľná hodnota hysterézie spínania
Meranie skutočnej efektívnej hodnoty TRMS (AC)
Funkcia nastavenia parametrov, automatické priradenie základných parametrov
LED indikácia POWER ON a ALARM (AL1 / AL2)
Trvalé automonitorovanie funkčnosti prístroja
Interné tlačítko TEST/RESET
Dve oddelené ALARM relé, každé s jedným prepínacím kontaktom
Nastaviteľný režim N/O alebo N/C a pamäť porúch
Možnosť ochrany nastavení prístroja pomocou hesla
Možnosť zaplombovania krytu
Digitálna indikácia meranej hodnoty na LC displeji
Zobrazenie frekvencie monitorovanej siete
Puzdro 2 modulárne (šírka 36 mm)
Pripojenie vodičov pomocou šroubových alebo pružinových svoriek
Varianta DM s galvanicky oddeleným analógovým výstupom 0/4...20 mA, 0...400 μA alebo 0...10 V

Popis výrobku

Multifunkčný napäťový monitor VMD420 podpätia, prepätia, popr. napätia medzi dvoma nastavenými medznými hodnotami (monitorovanie napäťového „okna“) v AC trojfázových sietiach. Napätie je merané ako skutočná efektívna hodnota. Okamžitá hodnota napätia je zobrazovaná na LC displeji. Nameraná hodnota, ktorá spôsobí spustenie alarmu je uložená do pamäte. Vďaka možnosti nastavenia doby vybavenia je možné vyhodnocovať niektoré špecifické charakteristiky siete. Zariadenie vyžaduje pomocné napájacie napätie.

Aplikácie

Monitorovanie strojov a zariadení citlivých na kolísanie napätia
Monitorovanie prahových hodnôt zopnutia / odopnutia spínacích systémov
Monitorovanie záložných systémov v režime "Stand-by"
Monitorovanie pracovného napätia na mobilných zariadeniach

Funkcia

Po pripojení napájacieho napätia je aktivované oneskorenie pri spustení t. Prípadné zmeny nameranej hodnoty v tomto časovom intervale nemajú vplyv na spustenie ALARM relé. Zariadenie je vybavené dvoma samostatnými meracími kanálmi (s možnosťou nastavenia prepätia a podpätia). Ak nameraná hodnota prekročí hodnotu reakcie (ALARM 1) alebo klesne pod nastavenú hodnotu reakcie (ALARM 2), je aktivované oneskorenie reakcie t_on1/2. Akonáhle uplynie toto oneskorenie, zopnú relé ALARM a výstražné LED diódy ALARM sa rozsvietia. Akonáhle nameraná hodnota klesne pod odpínaciu úroveň relé (tj. hodnotu reakcie + hysterézie), je aktivované oneskorenie oveľnenia t_off. Po skončení tohto oneskorenia t_off prepnú ALARM relé späť do východzeho stavu. V prípade, že je aktivovaná pamäť poruchových stavov, zostane ALARM relé v stave ALARM, dokým nie je tento stav zmenený tlačítkom RESET.

Funkcia prednastavenia

Ak je monitorovacie zariadenie VMD420 zapnuté prvykrát, stanoví sa napätie monitorovanej siete (PrE run), potom sú hodnoty reakcie podpätia a prepätia definované automaticky. Ak je nastavená hodnota napätia definovaná mimo rozsah napätia siete (PrE run), sú hodnoty reakcie nastavené na minimálne alebo maximálne napätie. Na displeji sa v takom prípade zobrazí symbol "AL not Set". Dokým nie je potvrdená voľba tlačítkom, zariadenie bude cyklicky vyhľadávať menovité napätie siete (PrE run). Ak tlačítkom potvrdíme okamžitý stav, vyhľadávanie sa ukončí a symbol "AL not Set" zmizne z displeja. V tomto prípade je nastavená príslušná hodnota vybavenia v menu.

Technické údaje

Test dielektrika podľa IEC61010-1
Izolácia podľa IEC 60664-1 / IEC 60664-3
Menovité izolačné napätie	AC 400 V
Menovité pulzné skúšobné napätie	4,0 kV
Ochranné oddelenie (zvýšená izolácia) medzi	(A1, A2) - (N, L1, L2, L3) - (11, 12, 14) - (21, 22, 24)
(N, L1, L2, L3) - (A1, A2) - (11, 12, 14)	3320 V
(N, L1, L2, L3) - (21, 22, 24)	2210 V
(A1, A2) - (11, 12, 14) - (21, 22, 24)	2210 V
Parametre napájania
Napájacie napätie U_S	viď. údaje pre objednávku
Vlastná spotreba	≤ 3,5 VA
Merací obvod
Merací rozsah (TRMS)	AC 0...288 V (L-N) AC 0...500 V (L-L)
Menovitý kmitočet f_n	15...460 Hz
Hodnoty reakcie
Typ trojfázovej siete	3(N)AC/3AC (od výrobcu nastavené 3AC)
Podpätie < U (ALARM 2)	AC/DC 6...500 V (od výrobcu nastavené 0,85 × U_n)
Prepätie > U (ALARM 1)	AC/DC 6...500 V (od výrobcu nastavené 1,10 × U_n)
Presnosť U	±1,5 % / ±2 digity (50/60 Hz) ±3,0 % / ±2 digity (15...460 Hz)
Hysterézia U	1...40 % (od výrobcu nastavené 5 %)
Asymetria	5...30 % (nastavenie od výrobcu 30 %)
Chyba fázy	podľa nastavenia asymetrie
Sled fáz	v alebo proti smeru hodinových ručičiek (nastavenie od výrobcu Off)
Podfrekvencia < f	10...500 Hz
Nadfrekvencia > f	10...500 Hz
Rozlíšenie nastavenia f	0,1 Hz (pre f = 10,0...99,9 Hz) 1,0 Hz (pre f = 100...500 Hz)
Hysterézia f	0,2...2 Hz (od výrobcu nastavené 0,2 Hz)
Presnosť f	±0,2 % / ±1 digit (15...460 Hz)
Špecifické časy
Oneskorenie pri spúšťaní t	0...99 s (od výrobcu nastavené 0 s)
Oneskorenie reakcie t_on1/2	0...99 s (od výrobcu nastavené 0 s)
Oneskorenie uvoľnenia t_off	0...99 s (od výrobcu nastavené 0,5 s)
Rozlišení nastavení t, t_on1/2, t_off	0,1 s (0...10 s) 1,0 s (10...99 s)
Doba reakcie kontaktu t_aepre napätie	≤ 140 ms
Doba reakcie kontaktu t_ae pre frekvenciu	≤ 335 ms
Doba vybavenia t_an	t_an = t_ae + t_on1/2
Doba zotavenia t_b	≤ 300 ms
Zobrazenie, pamäť
Zobrazenie	multifunkčný LC displej, nepodsvietený
Rozsah zobrazenia U	AC/DC 0...500 V
Rozsah zobrazenia f	10...500 Hz
Pamäť nameraných hodnôt	1 nameraná hodnota
Heslo	Off / 0...999 (od výrobcu nastavené Off)
Pamäť chýb, ALARM relé	On / Off / Con (od výrobcu nastavené Off)
Spínacie obvody
Spínacie prvky	dve relé (K1,K2) s 1 prepínacím kontaktom
Pracovný režim	N/C alebo N/O
K2:	< U / > U / < f / > f / Asy / PHS / Chyba (od výrobcu nastavené < U, Asy, N/C režim)
K1:	< U / > U / < f / > f / Asy / PHS / Chyba (od výrobcu nastavené > U, Asy, N/O režim)
Minimálna záťaž kontaktu	1 mA pri AC/DC > 10 V
Všeobecné dáta
Typ pripojenia	viď. údaje pre objednávku
Pracovná teplota okolia	-25...55 °C
Pracovný režim	trvalá prevádzka
Montáž	v akejkoľvek pozícii
Stupeň ochrany, vnútorné súčasti (DIN EN 60529)	IP 30
Stupeň ochrany, svorky (DIN EN 60529)	IP 20
Materiál púzdra	polykarbonát
Samozhášateľnosť	UL94V-0
Rychlá montáž na DIN lištu	podľa IEC 60715
Uchytenie pomocou skrutiek	2 × M4 s montážnou svorkou
Hmotnosť	≤ 150 g
Púzdro	XM420

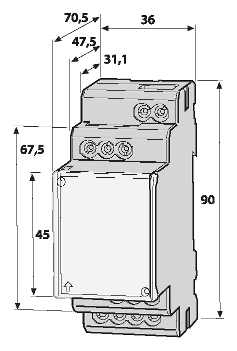

Rozmery púzdra XM420
