CMD420/421 - Prúdový monitor

Podprúdový a nadprúdový monitor pre striedavé siete s pomocným napájacím napätím

Multifunkčný prúdový monitor podprúdu, nadprúdu prípadne prúdu medzi dvomi nastavenými medznými hodnotami (monitorovanie prúdového "okna") v 3(N)AC striedavých sieťach s prevodom MTP x/1A alebo x/5A.

Obrázky 1/3

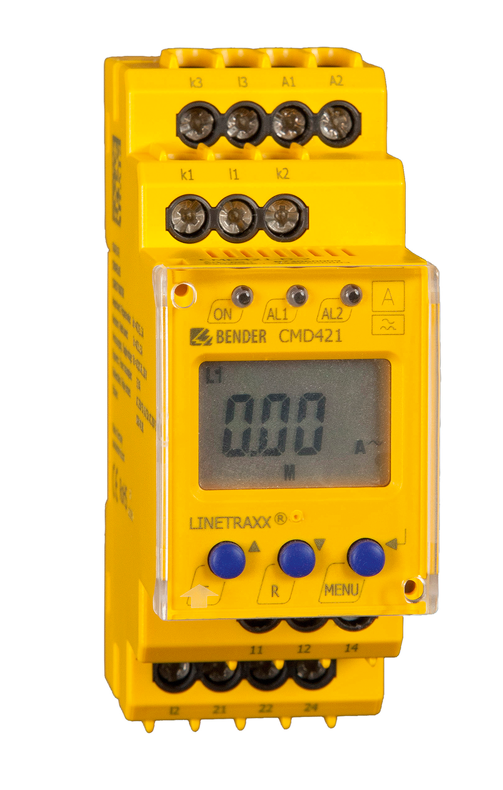

CMD421 - Monitorovacie prúdové relé - skrutkové svorky

Ing. Jan Šenberger
Tel.: +420 775 784 852

Vladimír Frič - MEDICS
Tel.: +420 725 018 162

Otázka k produktu

Varianta	Názov / popis	Cena bez DPH	Cena s DPH

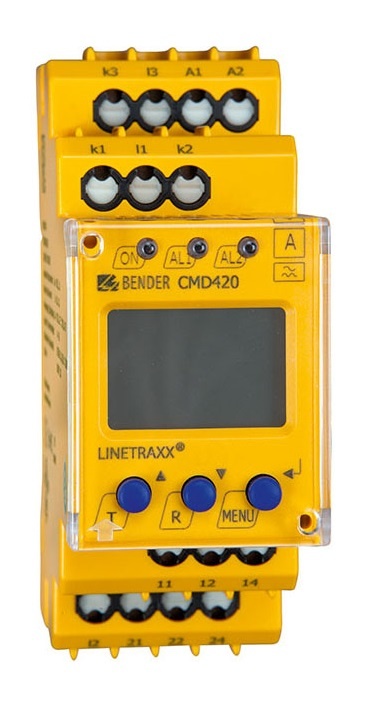

	CMD420-D-1 - Monitor prúdu Obj. číslo: B93060006	na vyžiadanie	na vyžiadanie
	Us: DC 9,6...94V, AC 16...72V, 15...460Hz I: 0,1...1A; x/1A
	CMD420-D-2 - Monitor prúdu Obj. číslo: B93060007	na vyžiadanie	na vyžiadanie
	Us: 70...300V AC/DC, 15...460Hz I: 0,1...1A; x/1A
	CMD421-D-1 - Monitor prúdu Obj. číslo: B93060008	na vyžiadanie	na vyžiadanie
	Us: DC 9,6...94V, AC 16...72V, 15...460Hz I: 0,5...5A ; x/5A
	CMD421-D-2 - Monitor prúdu Obj. číslo: B93060009	na vyžiadanie	na vyžiadanie
	Us: 70...300V AC/DC, 15...460Hz I: 0,5...5A ; x/5A
	CMD420-D-1 - Monitor prúdu Obj. číslo: B73060006	na vyžiadanie	na vyžiadanie

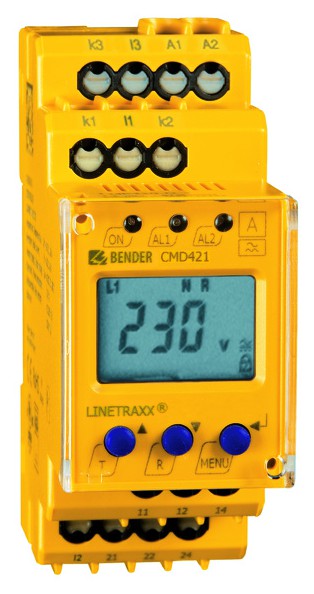

	Us: DC 9,6...94V, AC 16...72V, 15...460Hz I: 0,1...1A; x/1A verze B7... s pružinovými svorkami
	CMD420-D-2 - Monitor prúdu Obj. číslo: B73060007	na vyžiadanie	na vyžiadanie
	Us: 70...300V AC/DC, 15...460Hz I: 0,1...1A; x/1A verze B7... s pružinovými svorkami
	CMD421-D-1 - Monitor prúdu Obj. číslo: B73060008	na vyžiadanie	na vyžiadanie
	Us: DC 9,6...94V, AC 16...72V, 15...460Hz I: 0,5...5A ; x/5A verze B7... s pružinovými svorkami
	CMD421-D-2 - Monitor prúdu Obj. číslo: B73060009	na vyžiadanie	na vyžiadanie
	Us: 70...300V AC/DC, 15...460Hz I: 0,5...5A ; x/5A verze B7... s pružinovými svorkami
Voliteľné príslušenstvo

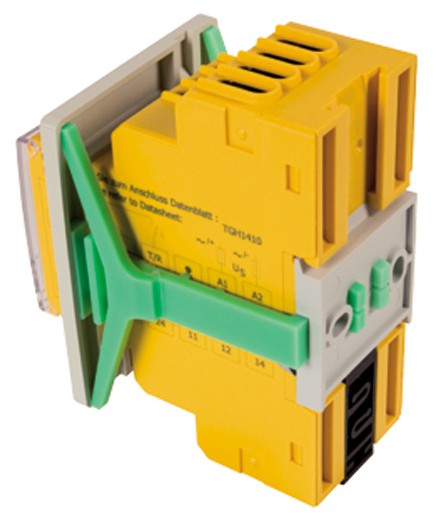

	XM420 - Montážny rám pre inštaláciu do panelu Obj. číslo: B990994	na vyžiadanie	na vyžiadanie
	Montážní příchytka pro XM420 - Príchytka pre šraubovú montáž (XM420/421/460/490) Obj. číslo: B98060008	na vyžiadanie	na vyžiadanie

Monitor nadprúdu a podprúdu v 3(N)AC trojfázových sieťach alebo monitorovanie prúdového okna
Monitorovanie pomocou meracích transformátorov prúdu s prevodom x/1A alebo x/5A podľa typu
Nastaviteľné hodnoty: oneskorenie pri spustení, oneskorenie reakcie a oneskorenie uvoľnenia
Nastaviteľná hodnota hysterézie spínania
Meranie skutočnej efektívnej hodnoty RMS (AC)
Digitálna indikácia meranej hodnoty na LC displeji
LED indikácia POWER ON a ALARM (AL1 / AL2)
Trvalé automonitorovanie funkcie
Interné tlačítko TEST / RESET
Dve oddelené ALARM relé, (priradenie ALARMu výberom pomocou menu)
Nastaviteľný režim N/O alebo N/C a pamäť porúch
Možnosť ochrany nastavenie prístroja heslom
Priehľadný čelný kryt
Možnosť zaplombovania krytu
Púzdro 2-modulárne (šírka 36 mm)
Vyhovuje RoHS

Popis výrobku

Multifunkčné monitory prúdu CMD420/421 sú určené pre monitorovanie podprúdu, nadprúdu popr. prúdu medzi dvoma nastavenými medznými hodnotami (monitorovanie prúdového „okna“) v 3(N)AC sietiach. Prúd je meraný ako skutočná efektívna hodnota. Okamžitá hodnota prúdu je zobrazovaná na LC displeji. Pomocou tlačítok je možné zobraziť namerané hodnoty prúdov pre jednotlivé kanály. Nameraná hodnota, ktorá spôsobí spustenie alarmu, je uložená do pamäte. Vďaka možnosti nastavenia doby vybavenia je možné vyhodnocovať niektoré špecifické charakteristiky siete ako napr. spínací prúd špecifického zariadenia, krátkodobé kolísanie prúdu atp.
Meranie prúdu je možné pomocou troch štandardných meracích transformátorov prúdu s prevodom x/1 A pre CMD420 alebo x/5 A pre CMD421. Prevod „n“ meracích transformátorov (n = x/1 A resp. n = x/5 A) je možné nastaviť v rozsahu 1 až 2 000.
Na displeji je zobrazovaná ako nameraná hodnota prúdu, tak nastavený prevod transformátoru „n“. Skutočnú hodnotu prúdu je možné získať vynásobením týchto hodnôt.
Zariadenia CMD420/421 vyžadujú pomocné napájacie napätie.

Aplikácie

Monitorovanie odberu prúdu motorov čerpadiel, výťahov, žeriavov, atp.
Monitorovanie svetelných alebo tepelných okruhov alebo dobíjacích staníc
Monitorovanie núdzových svetiel
Monitorovanie skrutkových dopravníkov napr. v čističkách
Odsávanie prašných častí v drevovýrobe

Funkcia

Po pripojení napájacieho napätia je aktivované oneskorenie pri spustení t. Prípadné zmeny nameranej hodnoty v tomto časovom intervale nemajú vplyv na spustenie ALARM relé. Zariadenie je vybavené dvoma samostatnými meracími kanálmi (s možnosťou nastavenia nadprúdu a podprúdu). Ak nameraná hodnota prekročí hodnotu reakcie (ALARM 1) alebo klesne pod nastavenú hodnotu reakcie (ALARM 2), je aktivované oneskorenie reakcie t_on1/2. Akonáhle uplynie toto oneskorenie, zopnú relé ALARM a výstražné LED diódy ALARM sa rozsvietia. Akonáhle nameraná hodnota klesne pod odpínaciu úroveň relé (tj. hodnotu reakcie + hysterézie), je aktivované oneskorenie oveľnenia t_off. Po skončení tohto oneskorenia t_off prepnú ALARM relé späť do východzeho stavu. V prípade, že je aktivovaná pamäť poruchových stavov, zostane ALARM relé v stave ALARM, dokým nie je tento stav zmenený tlačítkom RESET.

Technické údaje

Izolácia podľa IEC 60664-1 / IEC 60664-3
Menovité izolačné napätie	AC 250 V
Menovité pulzné skúšobné napätie	6,0 kV
Ochranné oddelenie (zvýšená izolácia) medzi	(A1,A2) - (k,l) - (11,12,14) - (21,22,24)
Ochranné oddelenie (zvýšená izolácia) medzi	(k1,l1,k2,l2,k3,l3) - (11, 12, 14)
Test dielektrika podľa IEC61010-1	3 536 V
Menovité izolačné napätie	AC 250 V
Menovité pulzné skúšobné napätie	4,0 kV
Ochranné oddelenie (zvýšená izolácia) medzi	(k1,l1,k2,l2,k3,l3) - (A1,A2) - (21, 22, 24)
Ochranné oddelenie (zvýšená izolácia) medzi	(11,12,14) - (21,22,24)
Test dielektrika podľa IEC61010-1	2 210 V
Parametre napájania
Napájacie napätie U_S	viď. údaje pre objednávku
Vlastná spotreba	≤ 4,0 VA
Merací obvod
Merací rozsah (RMS), n=1	CMD420: AC 0...1 A CMD421: AC 0...5 A
Menovitý kmitočet f_n	42...460 Hz
Max. trvalé preťaženie	CMD420: 2,0 A CMD421: 7,5 A
Krátkodobé preťaženie	CMD420: 5 A CMD421: 12 A
Hodnoty reakcie
Podprúd Lo < I (ALARM 2), n=1	CMD420: AC 0,1...1 A CMD421: AC 0,5...5 A
Nadprúd Hi > I (ALARM 2), n=1	CMD420: AC 0,1...1 A CMD421: AC 0,5...5 A
Podprúd Lo < I (VÝSTRAHA 1), n=1	CMD420: AC 100...200% CMD421: AC 100...200%
Nadprúd Hi > I (VÝSTRAHA), n=1	CMD420: AC 50...100% CMD421: AC 50...100%
Nepriame spojenie (transformačný prevod)	CMD420: x/1 A CMD421: x/5 A
Transformačný pomer	1...2 000 (od výrobcu nastavené 1)
Presnosť merania prúdu	±5,0 % / ±2 digity (42...460 Hz)
Hysterézia prúdu	3...40 % (od výrobcu nastavené 15 %)
Špecifické časy
Oneskorenie pri spúšťaní t	0...300 s (od výrobcu nastavené 0,5 s)
Oneskorenie reakcie t_on1	0...300 s (od výrobcu nastavené 1,0 s)
Oneskorenie reakcie t_on2	0...300 s (od výrobcu nastavené 0,0 s)
Oneskorenie uvoľnenia t_off	0...300 s (od výrobcu nastavené 1,0 s)
Doba reakcie kontaktu t_ae pre prúd	≤ 130 ms
Doba vybavenia	t_an = t_ae + t_on1/2
Doba zotavenia t_b	≤ 300 ms
Zobrazenie, pamäť
Zobrazenie	multifunkčný LC displej, nepodsvietený
Rozsah zobrazenia merací rozsah × transformačný pomer	CMD420: AC 0...1 A × n CMS420: AC 0...5 A × n
Pamäť nameraných hodnôt	1 nameraná hodnota
Heslo	Off / 0...999 (od výrobcu nastavené Off)
Pamäť chýb, ALARM relé	On / Off / Con (od výrobcu nastavené On)
Spínacie obvody
Spínacie prvky	dve relé (K1,K2) s 1 prepínacím kontaktom
Pracovný režim	N/C alebo N/O (od výrobcu nastavené N/O)
Minimálna záťaž kontaktu	1 mA pri AC/DC > 10 V
Všeobecné dáta
Typ pripojenia	viď. údaje pre objednávku
Pracovná teplota okolia	-25...55 °C
Pracovný režim	trvalá prevádzka
Montáž	v akejkoľvek pozícii
Stupeň krytia, vnútorné súčasti (DIN EN 60529)	IP 30
Stupeň krytia, svorky (DIN EN 60529)	IP 20
Materiál púzdra	polykarbonát
Samozhášateľnosť	UL94V-0
Rýchla montáž na DIN lištu	podľa IEC 60715
Uchytenie pomocou skrutiek	2 × M4 s montážnou svorkou
Hmotnosť	≤ 150 g
Púzdro	XM420

Rozmery púzdra XM420

Technické dáta - CMD420 a CMD421 (342,6 kB)
Rozmery púzdra - XM420 (322,4 kB)
Příslušenství XM420/XM460/X470 pro montáž na panel (381,6 kB)
Voliteľný výstup pre monitorovacie relé série XM420 (168,6 kB)
EPLAN - XM420 (1,5 MB)
